Flowchart on visuaalne iseloomustus, mis näitab aru saada protsesse paremini. Kasutatakse kujundid nagu nooled, ristkülikud ja rombid
et näidata sammud ja otsused paremini. Kui tehakes projekti või selgitatakse keerulist ülesannet, flowcharts saab teha keerulisi ideid
paremini aruusaadavaks. On eri tüüpi flowcharti ja need on protsess flowchart, ujumisrada flowchart, töövoog flowchart, andmevoog flowchart
ja otsuse flowchart. Protsess flowchartis kujutatakse sammude järjestust protsessis. Ujumisrada flowchart organiseerib protsessi erinevatesse
radadesse, iga rada kujutab erinevat inimest või osakonda ja kasutatakse selleks, et näidata kuidas illustreeritakse erinevate meeskondade või
osakondade koostöö tegemine protsessis. Töövoog diagramm kujutab, kuidas ülesandeid, dokumentid või informatsioon liigub läbi süsteemi. Andmevoog
flowchart keskendub dokumenteerides sisendust, protsesse ja väljandust. Otsuste flowchart keskendub otsuste punktide kaardistamisel protsessis ja
võimalikke tagajärge iga otsuses. Flowchart koosneb terminalist, sisend/väljund, tegevus/protsessist, otsusest, lehe konnektor, lehe väline konnektor,
voog jooned. Terminal kujutab algust ja lõppu. Terminal on esimene ja viimane sümbol. Tähistatakse ovaalina. Sisend/väljund funktsiooni tähistab rööpkülik.
Program juhised mis võtab sisendi sisend seadmest ja kuvari väljund väljund seadmest on kujutatud rööpkülikuga. Tegevus/protsess on ristkülik, mis kujutab
aritmeetilist juhised, spetsiifiline tegevus või operatsioon mis toimub protsessi osana. Kõik aritmeetilised protsessid nagu liitmine, lahutamine, korrutamine ja
jagamine on kujutatud ristküliku sümbolina. Romb tähistab otsuse punkti. Otsus põhineb operatsioonist nagu ja/ei küsimusest või õige/vale valik on kujutatud rombina.
Lehe konnektor aitab vältida flowcharti liiga keeruliseks või rohkem kui ühe lehe levimist. Konnektorid kasutatakse selleks, et kujutada hüpe flowcharti ühe osast teise
ilma pikki või keerulisi jooni joonistamata. Lehe konnektorit tähistatakse väikse ringiga. Leheväline konnektor tähistatakse viisnurgaga. Voogjooned kujutavad iga järjestust
milles juhised on täidetud. Nooled näitavad suuna kontrolli voogu ja suhe erinevate sümbolite vahel flowchartis.
Neid kasutatakse tarkvaraarenduses ettev]tte protsessi modelleerimisel, insereitöös, projekti haldamisel.
Ovaalid on terminalid ning nemad tähistavad algust ja lõppu. Rööpkülik tähistab sisend ja väljend funktsiooni. Saab sisestada numbrit sellele näiteks ning pärast kuvada seda numbrit.
Rombid tähistavad otsuseid põhjal tehtud operatsioone. Näiteks tehakse võrdlusi või küsmusi, millel on ja või ei vastus. Väike ring tähistab lehe konnektor, mis teeb diagrammi nägemist lihstamaks.
Viisnurk tähistab leheväline konnektorit. Nooled tähistavad voog jooned.

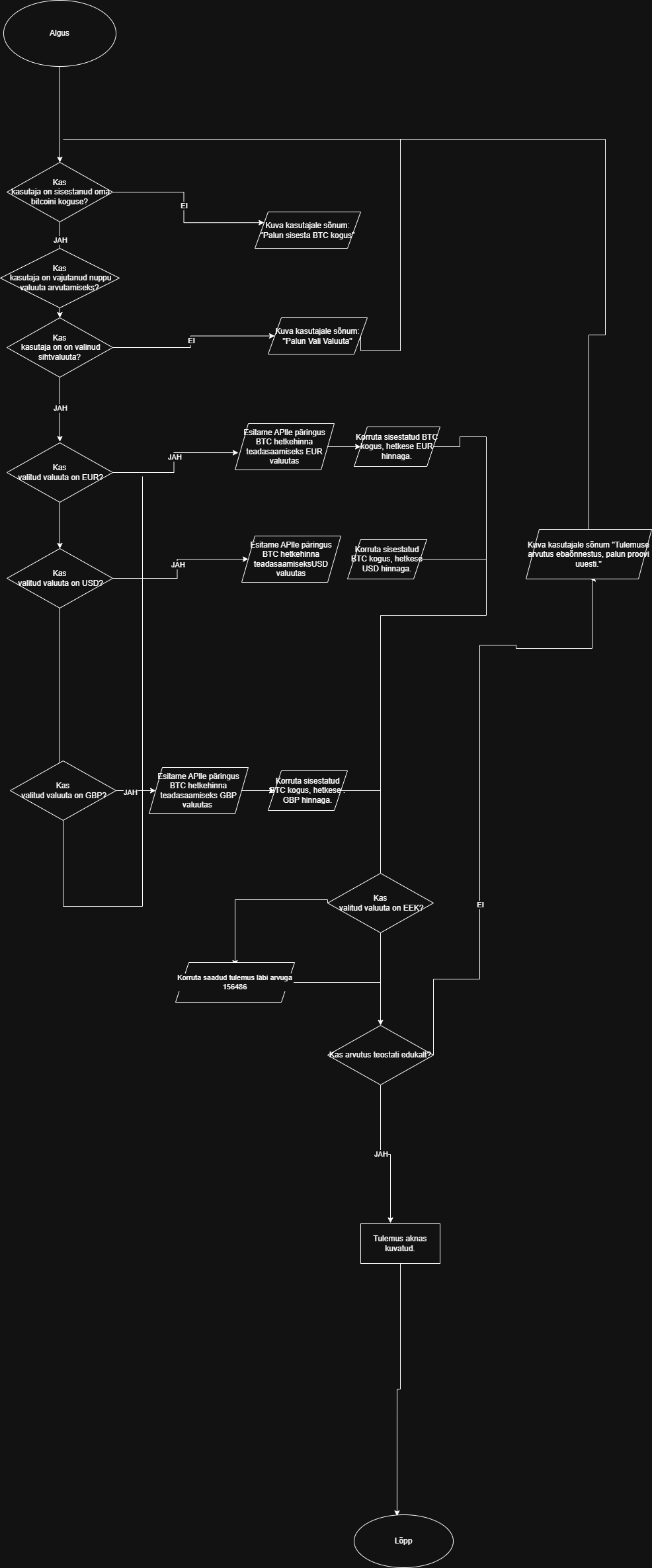

Bitcoin flowchart:
Flowchart diagrammid: geeksforgeeks
Sümbolid: geeksforgeeks
